Создание бесшовной модели персонажа в 3DS (Часть 1)

При помощи многоугольников создают великолепные бесшовные модели персонажей. Многоугольниками можно достаточно свободно манипулировать в трехмерном пространстве, поэтому на основе полигонального каркаса удается построить цельную фигуру, включая кисти рук и голову. При конструировании рук рекомендуется работать с каркасом, имеющим низкое разрешение, а затем добавлять недостающие детали посредством операции дробления многоугольников.

В упражнении показано, как создать мужскую фигуру без кистей и головы (приемы конструирования этих элементов рассматриваются в следующих главах). Моделирование происходит в два этапа. Вначале конструируется основа фигуры, затем добавляются детали, позволяющие придать ей узнаваемые очертания. По ходу работы в модель можно вносить изменения и придавать ей желаемую форму и размер.

Первый этап - конструирование основы фигуры



Начните с элементарного параллелепипеда, разделенного на три части по-высоте. Его ширина должна быть равна толщине, а высота - в три раза больше ширины.



Выполните однократно операцию дробления многоугольников. При этом возникнут дополнительные элементы каркаса, небольшие сужения на верхушке и основании, и изменится конфигурация боковых граней.



Выделите вершины, определяющие два верхних ряда ребер. Примените к выделенной области операцию равномерного масштабирования с уменьшением размера, чтобы сформировать шею.

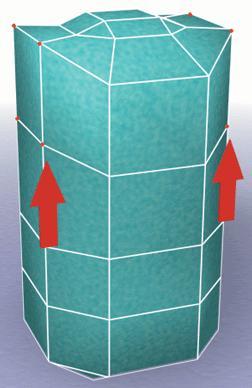

Выделите указанные стрелками вершины на внешней поверхности модели. Передвиньте их вертикально вверх, чтобы плечи располагались приблизительно на уровне шеи.



Выделите вершины, расположенные на поясе, и выполните операцию масштабирования, чтобы переместить их внутрь. (Но если вы конструируете модель толстяка, возможно, придется выдвинуть эти вершины наружу)



Выделите грани в основании плеч и экструдируйте их наружу, чтобы сформировать основу для рук.



Создайте продолжение рук путем дальнейшего экструдирова-ния граней. Увеличивайте или уменьшайте отдельные грани, чтобы получить объект нужной формы. При желании можете экструдировать кисти из концевых граней рук.



Теперь переходите к конструированию ног. Выделите крайние грани на нижней стороне модели и экструдируйте их вниз, чтобы сформировать основание ног.



Выделите вершины на нижней грани основания левой ноги. Выполните операцию масштабирования по вертикали, чтобы грань стала горизонтальной. Проделайте аналогичную операцию с основанием правой ноги.



Теперь, когда нижние грани расположены горизонтально, выделите их заново. Экструдируйте грани по вертикали вниз и создайте ноги. Как и при моделировании рук, добавляйте детали, необходимые для того, чтобы придать этим частям тела желаемые очертания.



Если необходима только основа фигуры, на данном шаге можно выполнить операцию сглаживания и использовать полученную конструкцию (разумеется, добавив кисти рук и голову). Если же ваша цель -построить более качественную модель, читайте следущую часть этого руководства.
